HOME > スクリーン > フロントスクリーン > 電動巻上スクリーン > スタンダードタイプ > 電動巻上スクリーン ES/ESW

JEMA学校教材・教具安全基準適合品

学校安全マークを取得！

有害物質（学校環境衛生の基準物質６物質）の

拡散を抑えた教育現場に最適の電動巻上スクリーン。

80〜200インチサイズにおいて5インチ刻みでラインナップ。

より設置状況に応じたサイズを選択できます。

※ESWは生産完了品となります

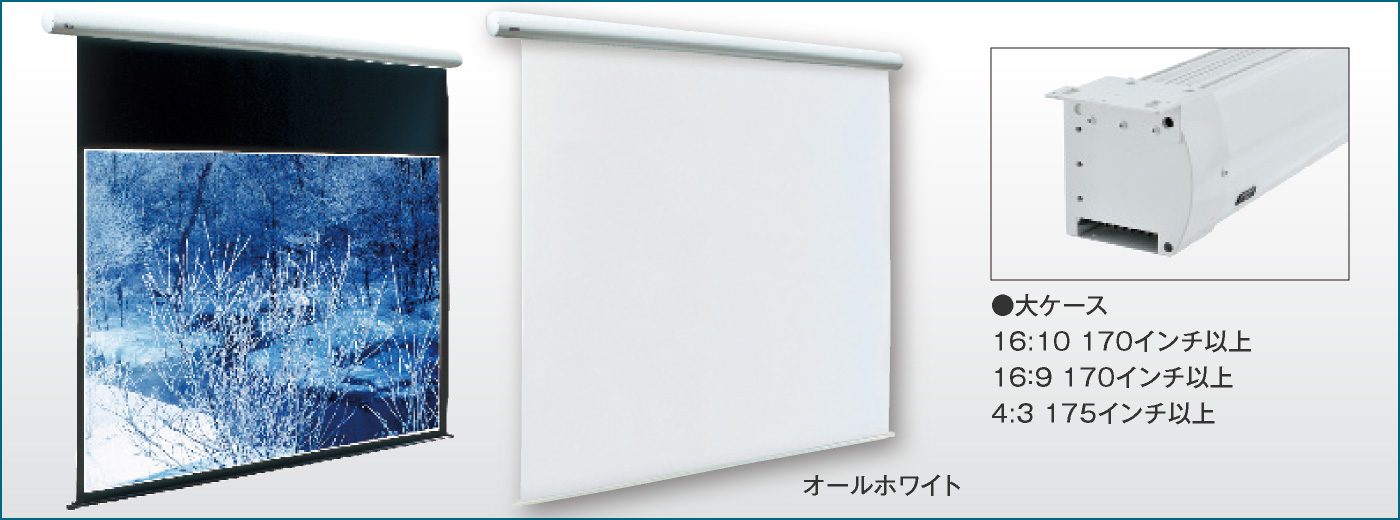

電動巻上スクリーンES/ESWフォト

■電動巻上スクリーン[ES]の特徴

●「画質」見る場所を選ばない優れたスクリーン特性

日差しや蛍光灯などの光をそれほど気にせずに視聴に最適な高画質を実現し、どのような環境でもリアリティある映像を表現し、説得力のあるプレゼンテーションをサポートするために、ワイドな特性を持ったホワイトスクリーン生地を採用しています。

●「安全」業界初・JEMA安全基準適合を取得

ES・MSシリーズはJEMAの安全基準に適合した仕様ですので、安心して導入検討頂けます。

また、スクリーン本体が万が一に脱落があっても、落下防止ワイヤーにより下までの落下を防ぐ安全設計を採用しております。

●「デザイン」インテリアに映える新デザインケース採用

インダストリアルデザイナーによる新しいデザインのスクリーンケースを採用しました。様々な空間になじむ高いインテリア性を備えています。また、オフィスでの使用を想定しての、電動化や遠隔操作も可能なワイヤレス化など、様々な用途に合わせての機種選択が可能です。

●「低電圧」DC5V操作回路採用

電動巻き上げタイプは外部その他のシステムへの影響を及ぼさない低電圧の設計です。

JEMA学校教材・教具安全基準適合品

「JEMA」は、文部科学省認可の「社団法人日本教材備品協会」の略称です。このマークが表示されている製品は、いずれも「JEMA学校教・教具安全基準適合品【製品からの有害物質（学校環境衛生の基準物質6物：ホルムアルデヒド・トルエン・キシレン・パラジクロロベンゼン・エチルベンゼン・スチレン）】の拡散が当協会基準以下」であることを示しています。

JEMA（社団法人日本教材備品協会ジェマ）のホームページはこちら

コントロールスイッチイメージ

■壁付けスイッチ

●ESタイプに新型モーターを新しく採用！

●ストップポジションが２ポジション設定可能になりました。

使用するスタイルに合わせて簡単に使い分けが可能です。

●スクリーン停止位置（リミット）調整が壁スイッチからできるようになりました。

●操作回路：DC５V

ワイヤレスリモコンイメージ

■ES対応ワイヤレスリモコンセット（オプション）

●ESタイプに後付で簡単にセットアップ出来る赤外線ワイヤレスリモコンです。

型　番	価格	図面データ	取扱説明書
ESIR Ⅳ	オープン	PDF／DXF	PDF

■ES　16：10サイズ　

イメージサイズ		生地:クリアホワイト/ハイホワイト		外形サイズ W×H×D	質量（kg）	図面データ
インチ	W×H（mm）	型番	税抜価格	外形サイズ W×H×D	質量（kg）	図面データ
80	1723×1077	ES-WX80W	オープン	2066×102.3×117.8	10.5	PDF／DXF
85	1831×1144	ES-WX85W		2174×102.3×117.8	11.0	PDF／DXF
90	1938×1211	ES-WX90W		2281×102.3×117.8	11.5	PDF／DXF
95	2046×1279	ES-WX95W		2389×102.3×117.8	12.0	PDF／DXF
100	2154×1346	ES-WX100W		2497×102.3×117.8	12.5	PDF／DXF
105	2261×1413	ES-WX105W		2604×102.3×117.8	13.0	PDF／DXF
110	2369×1481	ES-WX110W		2712×102.3×117.8	13.5	PDF／DXF
115	2477×1548	ES-WX115W		2820×102.3×117.8	14.0	PDF／DXF
120	2584×1615	ES-WX120W		2905×102.3×117.8	14.5	PDF／DXF
125	2692×1683	ES-WX125W		2994×102.3×117.8	15.4	PDF／DXF
130	2800×1750	ES-WX130W		3102×122.3×137.8	17.5	PDF／DXF
135	2907×1817	ES-WX135W		3209×122.3×137.8	18.2	PDF／DXF
140	3015×1884	ES-WX140W		3317×122.3×137.8	18.8	PDF／DXF
145	3123×1952	ES-WX145W		3425×122.3×137.8	19.4	PDF／DXF
150	3231×2019	ES-WX150W		3533×122.3×137.8	22.8	PDF／DXF
155	3338×2086	ES-WX155W		3640×122.3×137.8	23.5	PDF／DXF
160	3446×2154	ES-WX160W		3748×122.3×137.8	24.6	PDF／DXF
165	3554×2221	ES-WX165W		3856×122.3×137.8	25.5	PDF／DXF
170	3661×2288	ES-WX170W		4071×178.3×162.1	43.0	PDF／DXF
175	3769×2356	ES-WX175W		4179×178.3×162.1	44.3	PDF／DXF
180	3877×2423	ES-WX180W		4287×178.3×162.1	45.5	PDF／DXF
185	3984×2490	ES-WX185W		4394×178.3×162.1	46.7	PDF／DXF
190	4092×2557	ES-WX190W		4502×178.3×162.1	47.9	PDF／DXF
195	4200×2625	ES-WX195W		4610×178.3×162.1	49.2	PDF／DXF
200	4307×2692	ES-WX200W		4777×178.3×162.1	51.2	PDF／DXF

≫取扱説明書（80〜170）

≫取扱説明書（175〜200）

≫中間リミット調整方法

ES取付金具 4：3は170インチまで。16：9・16：10サイズは165インチまで。（PDF／DXF）

■ES　16：10サイズ　オールホワイト

スクリーンサイズ		生地:クリアホワイト/ハイホワイト		外形サイズ W×H×D	質量（kg）	図面データ
インチ	W×H（mm）	型番	税抜価格	外形サイズ W×H×D	質量（kg）	図面データ
80	1823×1527	ES-WX80AW	オープン	2066×102.3×117.8	10.5	PDF／DXF
85	1931×1594	ES-WX85AW		2174×102.3×117.8	11.0	PDF／DXF
90	2038×1661	ES-WX90AW		2281×102.3×117.8	11.5	PDF／DXF
95	2146×1729	ES-WX95AW		2389×102.3×117.8	12.0	PDF／DXF
100	2254×1796	ES-WX100AW		2497×102.3×117.8	12.5	PDF／DXF
105	2361×1863	ES-WX105AW		2604×102.3×117.8	13.0	PDF／DXF
110	2469×1931	ES-WX110AW		2712×102.3×117.8	13.5	PDF／DXF
115	2577×1998	ES-WX115AW		2820×102.3×117.8	14.0	PDF／DXF
120	2684×2065	ES-WX120AW		2905×102.3×117.8	14.5	PDF／DXF
125	2792×2133	ES-WX125AW		2994×122.3×137.8	15.4	PDF／DXF
130	2900×2200	ES-WX130AW		3102×122.3×137.8	17.5	PDF／DXF
135	3007×2267	ES-WX135AW		3209×122.3×137.8	18.2	PDF／DXF
140	3115×2334	ES-WX140AW		3317×122.3×137.8	18.8	PDF／DXF
145	3223×2402	ES-WX145AW		3425×122.3×137.8	19.4	PDF／DXF
150	3331×2469	ES-WX150AW		3533×122.3×137.8	22.8	PDF／DXF
155	3438×2536	ES-WX155AW		3640×122.3×137.8	23.5	PDF／DXF
160	3546×2604	ES-WX160AW		3748×122.3×137.8	24.6	PDF／DXF
165	3654×2671	ES-WX165AW		3856×122.3×137.8	25.5	PDF／DXF
170	3761×2738	ES-WX170AW		4071×178.3×162.1	43.0	PDF／DXF
175	3869×2806	ES-WX175AW		4179×178.3×162.1	44.3	PDF／DXF
180	3977×2873	ES-WX180AW		4287×178.3×162.1	45.5	PDF／DXF
185	4084×2940	ES-WX185AW		4394×178.3×162.1	46.7	PDF／DXF
190	4192×3007	ES-WX190AW		4502×178.3×162.1	47.9	PDF／DXF
195	4300×3075	ES-WX195AW		4610×178.3×162.1	49.2	PDF／DXF
200	4467×3172	ES-WX200AW		4777×178.3×162.1	51.2	PDF／DXF

≫取扱説明書（80〜170）

≫取扱説明書（175〜200）

≫中間リミット調整方法

ES取付金具 4：3は170インチまで。16：9・16：10サイズは165インチまで。（PDF／DXF）

■ES　16：9サイズ　

イメージサイズ		生地:クリアホワイト/ハイホワイト		外形サイズ W×H×D	質量（kg）	図面データ
インチ	W×H（mm）	型番	税抜価格	外形サイズ W×H×D	質量（kg）	図面データ
80	1771×996	ES-HD80W	オープン	2114×102.3×117.8	10.6	PDF／DXF
85	1881×1058	ES-HD85W		2224×102.3×117.8	11.1	PDF／DXF
90	1992×1121	ES-HD90W		2335×102.3×117.8	11.6	PDF／DXF
95	2103×1183	ES-HD95W		2446×102.3×117.8	12.1	PDF／DXF
100	2214×1245	ES-HD100W		2557×102.3×117.8	12.6	PDF／DXF
105	2324×1307	ES-HD105W		2667×102.3×117.8	13.1	PDF／DXF
110	2435×1370	ES-HD110W		2778×102.3×117.8	13.6	PDF／DXF
115	2546×1432	ES-HD115W		2889×102.3×117.8	14.1	PDF／DXF
120	2656×1494	ES-HD120W		2977×102.3×117.8	14.7	PDF／DXF
125	2767×1556	ES-HD125W		3069×122.3×137.8	15.6	PDF／DXF
130	2878×1619	ES-HD130W		3180×122.3×137.8	17.7	PDF／DXF
135	2988×1681	ES-HD135W		3290×122.3×137.8	18.3	PDF／DXF
140	3099×1743	ES-HD140W		3401×122.3×137.8	18.9	PDF／DXF
145	3210×1805	ES-HD145W		3512×122.3×137.8	19.6	PDF／DXF
150	3320×1868	ES-HD150W		3622×122.3×137.8	22.9	PDF／DXF
155	3431×1930	ES-HD155W		3733×122.3×137.8	23.7	PDF／DXF
160	3542×1992	ES-HD160W		3844×122.3×137.8	24.9	PDF／DXF
165	3652×2054	ES-HD165W		3954×122.3×137.8	25.5	PDF／DXF
170	3763×2117	ES-HD170W		4173×178.3×162.1	41.2	PDF／DXF
175	3874×2179	ES-HD175W		4284×178.3×162.1	44.3	PDF／DXF
180	3984×2241	ES-HD180W		4394×178.3×162.1	45.5	PDF／DXF
185	4095×2303	ES-HD185W		4505×178.3×162.1	46.7	PDF／DXF
190	4206×2366	ES-HD190W		4616×178.3×162.1	47.9	PDF／DXF
195	4316×2428	ES-HD195W		4726×178.3×162.1	49.2	PDF／DXF
200	4427×2490	ES-HD200W		4897×178.3×162.1	51.2	PDF／DXF

≫取扱説明書（80〜170）

≫取扱説明書（175〜200）

≫中間リミット調整方法

ES取付金具 4：3は170インチまで。16：9・16：10サイズは165インチまで。（PDF／DXF）

■ES　16：9サイズ　オールホワイト

スクリーンサイズ		生地:クリアホワイト/ハイホワイト		外形サイズ W×H×D	質量（kg）	図面データ
インチ	W×H（mm）	型番	税抜価格	外形サイズ W×H×D	質量（kg）	図面データ
80	1871×1446	ES-HD80AW	オープン	2114×102.3×117.8	10.6	PDF／DXF
85	1981×1508	ES-HD85AW		2224×102.3×117.8	11.1	PDF／DXF
90	2092×1571	ES-HD90AW		2335×102.3×117.8	11.6	PDF／DXF
95	2203×1633	ES-HD95AW		2446×102.3×117.8	12.1	PDF／DXF
100	2314×1695	ES-HD100AW		2557×102.3×117.8	12.6	PDF／DXF
105	2424×1757	ES-HD105AW		2667×102.3×117.8	13.1	PDF／DXF
110	2535×1820	ES-HD110AW		2778×102.3×117.8	13.6	PDF／DXF
115	2646×1882	ES-HD115AW		2889×102.3×117.8	14.1	PDF／DXF
120	2756×1944	ES-HD120AW		2977×102.3×117.8	14.7	PDF／DXF
125	2867×2006	ES-HD125AW		3069×122.3×137.8	15.6	PDF／DXF
130	2978×2069	ES-HD130AW		3180×122.3×137.8	17.7	PDF／DXF
135	3088×2131	ES-HD135AW		3290×122.3×137.8	18.3	PDF／DXF
140	3199×2193	ES-HD140AW		3401×122.3×137.8	18.9	PDF／DXF
145	3310×2255	ES-HD145AW		3512×122.3×137.8	19.6	PDF／DXF
150	3420×2318	ES-HD150AW		3622×122.3×137.8	22.9	PDF／DXF
155	3531×2380	ES-HD155AW		3733×122.3×137.8	23.7	PDF／DXF
160	3642×2422	ES-HD160AW		3844×122.3×137.8	24.9	PDF／DXF
165	3752×2504	ES-HD165AW		3954×122.3×137.8	25.5	PDF／DXF
170	3863×2567	ES-HD170AW		4173×178.3×162.1	43.0	PDF／DXF
175	3974×2629	ES-HD175AW		4284×178.3×162.1	44.3	PDF／DXF
180	4084×2691	ES-HD180AW		4394×178.3×162.1	45.5	PDF／DXF
185	4195×2753	ES-HD185AW		4505×178.3×162.1	46.7	PDF／DXF
190	4306×2816	ES-HD190AW		4616×178.3×162.1	47.9	PDF／DXF
195	4416×2878	ES-HD195AW		4726×178.3×162.1	49.2	PDF／DXF
200	4587×2970	ES-HD200AW		4897×178.3×162.1	51.2	PDF／DXF

≫取扱説明書（80〜170）

≫取扱説明書（175〜200）

≫中間リミット調整方法

ES取付金具 4：3は170インチまで。16：9・16：10サイズは165インチまで。（PDF／DXF）

■ES　4：3サイズ　

イメージサイズ		生地:クリアホワイト/ハイホワイト		外形サイズ W×H×D	質量（kg）	図面データ
インチ	W×H（mm）	型番	税抜価格	外形サイズ W×H×D	質量（kg）	図面データ
80	1626×1219	ES-80W	オープン	1969×102.3×117.8	10.2	PDF／DXF
85	1727×1295	ES-85W		2070×102.3×117.8	10.7	PDF／DXF
90	1829×1372	ES-90W		2172×102.3×117.8	11.2	PDF／DXF
95	1930×1448	ES-95W		2273×102.3×117.8	11.6	PDF／DXF
100	2032×1524	ES-100W		2375×102.3×117.8	12.1	PDF／DXF
105	2134×1600	ES-105W		2477×102.3×117.8	12.6	PDF／DXF
110	2235×1676	ES-110W		2578×102.3×117.8	13.1	PDF／DXF
115	2337×1753	ES-115W		2680×102.3×117.8	13.6	PDF／DXF
120	2438×1829	ES-120W		2759×102.3×117.8	14.1	PDF／DXF
125	2540×1905	ES-125W		2842×122.3×137.8	16.5	PDF／DXF
130	2642×1981	ES-130W		2944×122.3×137.8	17.2	PDF／DXF
135	2743×2057	ES-135W		3045×122.3×137.8	17.8	PDF／DXF
140	2845×2134	ES-140W		3147×122.3×137.8	18.5	PDF／DXF
145	2946×2210	ES-145W		3248×122.3×137.8	19.1	PDF／DXF
150	3048×2286	ES-150W		3350×122.3×137.8	22.2	PDF／DXF
155	3150×2362	ES-155W		3452×122.3×137.8	22.9	PDF／DXF
160	3251×2438	ES-160W		3553×122.3×137.8	24.1	PDF／DXF
165	3353×2515	ES-165W		3655×122.3×137.8	24.8	PDF／DXF
170	3454×2591	ES-170W		3756×122.3×137.8	25.6	PDF／DXF
175	3556×2667	ES-175W		3966×178.3×162.1	43.5	PDF／DXF
180	3658×2743	ES-180W		4068×178.3×162.1	44.7	PDF／DXF
185	3759×2819	ES-185W		4169×178.3×162.1	45.9	PDF／DXF
190	3861×2896	ES-190W		4271×178.3×162.1	47.2	PDF／DXF
195	3962×2972	ES-195W		4372×178.3×162.1	48.5	PDF／DXF
200	4064×3048	ES-200W		4534×178.3×162.1	50.5	PDF／DXF

≫取扱説明書（80〜170）

≫取扱説明書（175〜200）

≫中間リミット調整方法

ES取付金具 4：3は170インチまで。16：9・16：10サイズは165インチまで。（PDF／DXF）

■ES　4：3サイズ　オールホワイト

スクリーンサイズ		生地:クリアホワイト/ハイホワイト		外形サイズ W×H×D	質量（kg）	図面データ
インチ	W×H（mm）	型番	税抜価格	外形サイズ W×H×D	質量（kg）	図面データ
80	1726×1669	ES-80AW	オープン	1969×102.3×117.8	10.2	PDF／DXF
85	1827×1745	ES-85AW		2070×102.3×117.8	10.7	PDF／DXF
90	1929×1822	ES-90AW		2172×102.3×117.8	11.2	PDF／DXF
95	2030×1898	ES-95AW		2273×102.3×117.8	11.6	PDF／DXF
100	2132×1974	ES-100AW		2375×102.3×117.8	12.1	PDF／DXF
105	2234×2050	ES-105AW		2477×102.3×117.8	12.6	PDF／DXF
110	2335×2126	ES-110AW		2578×102.3×117.8	13.1	PDF／DXF
115	2437×2203	ES-115AW		2680×102.3×117.8	13.6	PDF／DXF
120	2538×2279	ES-120AW		2759×102.3×117.8	14.1	PDF／DXF
125	2640×2355	ES-125AW		2842×122.3×137.8	16.5	PDF／DXF
130	2742×2431	ES-130AW		2944×122.3×137.8	17.2	PDF／DXF
135	2843×2507	ES-135AW		3045×122.3×137.8	17.8	PDF／DXF
140	2945×2584	ES-140AW		3147×122.3×137.8	18.5	PDF／DXF
145	3046×2660	ES-145AW		3248×122.3×137.8	19.1	PDF／DXF
150	3148×2736	ES-150AW		3350×122.3×137.8	22.2	PDF／DXF
155	3250×2812	ES-155AW		3452×122.3×137.8	22.9	PDF／DXF
160	3351×2888	ES-160AW		3553×122.3×137.8	24.1	PDF／DXF
165	3453×2965	ES-165AW		3655×122.3×137.8	24.8	PDF／DXF
170	3554×3041	ES-170AW		3756×122.3×137.8	25.6	PDF／DXF
175	3656×3117	ES-175AW		3966×178.3×162.1	43.5	PDF／DXF
180	3758×3193	ES-180AW		4068×178.3×162.1	44.7	PDF／DXF
185	3859×3269	ES-185AW		4169×178.3×162.1	45.9	PDF／DXF
190	3961×3346	ES-190AW		4271×178.3×162.1	47.2	PDF／DXF
195	4062×3422	ES-195AW		4372×178.3×162.1	48.5	PDF／DXF
200	4224×3528	ES-200AW		4534×178.3×162.1	50.5	PDF／DXF

≫取扱説明書（80〜170）

≫取扱説明書（175〜200）

≫中間リミット調整方法

ES取付金具 4：3は170インチまで。16：9・16：10サイズは165インチまで。（PDF／DXF）

■ES　21：9サイズ　

＊受注生産　お問い合わせください

≫お問い合わせはこちら

■ES　アスペクトフリーサイズ　

スクリーンサイズ		生地:クリアホワイト/ハイホワイト		外形サイズ W×H×D	質量（kg）	図面データ
インチ	W×H（mm）	型番	税抜価格	外形サイズ W×H×D	質量（kg）	図面データ
80	1871×1669	ES-AF80W	オープン	2114×102.3×117.8	10.7	PDF／DXF
100	2314×1974	ES-AF100W		2557×102.3×117.8	12.8	PDF／DXF
120	2756×2279	ES-AF120W		2977×102.3×117.8	15.1	PDF／DXF
150	3420×2736	ES-AF150W		3622×102.3×117.8	23.8	PDF／DXF

＊21：9サイズには対応していません。

≫取扱説明書

≫中間リミット調整方法

以下の製品は、　在庫限り　となります。

在庫につきましては、お問い合わせください。　≫お問い合わせはこちら

■ES　16：10サイズ　（生地／シェイドグレイ）

スクリーンサイズ		生地／シェイドグレイ		図面データ	質量（kg）
インチ	W×H（mm）	型番	税抜価格	図面データ	質量（kg）
80	1723×1077	ES-WX80SG	￥363,000	PDF／DXF	10.8
100	2154×1346	ES-WX100SG	￥400,000	PDF／DXF	12.8
120	2584×1615	ES-WX120SG	￥438,000	PDF／DXF	15.0
150	3231×2019	ES-WX150SG	￥575,000	PDF／DXF	19.6

≫取扱説明書

≫中間リミット調整方法

■ES　16：9サイズ　（生地／シェイドグレイ）

スクリーンサイズ		生地／シェイドグレイ		図面データ	質量（kg）
インチ	W×H（mm）	型番	税抜価格	図面データ	質量（kg）
80	1771×996	ES-HD80SG	￥363,000	PDF／DXF	10.9
100	2214×1245	ES-HD100SG	￥400,000	PDF／DXF	13.0
120	2656×1494	ES-HD120SG	￥438,000	PDF／DXF	15.2
150	3320×1868	ES-HD150SG	￥575,000	PDF／DXF	19.7

≫取扱説明書

≫中間リミット調整方法

■ES　4：3サイズ　（生地／シェイドグレイ）

スクリーンサイズ		生地／シェイドグレイ		図面データ	質量（kg）
インチ	W×H（mm）	型番	税抜価格	図面データ	質量（kg）
80	1626×1219	ES-80SG	￥341,000	PDF／DXF	10.5
100	2032×1524	ES-100SG	￥363,000	PDF／DXF	12.5
120	2438×1829	ES-120SG	￥408,000	PDF／DXF	14.7
150	3048×2286	ES-150SG	￥538,000	PDF ／DXF	19.2

≫取扱説明書

≫中間リミット調整方法

以下の製品は、　生産完了品　となります。

■ES

■ES　16：10サイズ　（生地／シャインビーズ）生産完了品

スクリーンサイズ		生地／シャインビーズ		図面データ	質量（kg）
インチ	W×H（mm）	型番	税抜価格	図面データ	質量（kg）
80	1723×1077	ES-WX80SB	￥338,000	PDF／DXF	10.8
100	2154×1346	ES-WX100SB	￥360,000	PDF／DXF	12.8
120	2584×1615	ES-WX120SB	￥394,000	PDF／DXF	15.0
150	3231×2019	ES-WX150SB	￥517,000	PDF／DXF	19.6

≫取扱説明書（80・100・120）

≫取扱説明書（150）

≫中間リミット調整方法

■ES　16：9サイズ　（生地／シャインビーズ）生産完了品

スクリーンサイズ		生地／シャインビーズ		図面データ	質量（kg）
インチ	W×H（mm）	型番	税抜価格	図面データ	質量（kg）
80	1771×996	ES-HD80SB	￥327,000	PDF／DXF	10.9
100	2214×1245	ES-HD100SB	￥360,000	PDF／DXF	13.0
120	2656×1494	ES-HD120SB	￥394,000	PDF／DXF	15.2
150	3320×1868	ES-HD150SB	￥517,000	PDF／DXF	19.7

≫取扱説明書（80・100・120）

≫取扱説明書（150）

≫中間リミット調整方法

■ES　4：3サイズ　（生地／シャインビーズ）生産完了品

スクリーンサイズ		生地／シャインビーズ		図面データ	質量（kg）
インチ	W×H（mm）	型番	税抜価格	図面データ	質量（kg）
80	1626×1219	ES-80SB	￥307,000	PDF／DXF	10.5
100	2032×1524	ES-100SB	￥327,000	PDF／DXF	12.5
120	2438×1829	ES-120SB	￥367,000	PDF／DXF	14.7
150	3048×2286	ES-150SB	￥484,000	PDF／DXF	19.2

≫取扱説明書（80・100・120）

≫取扱説明書（150）

≫中間リミット調整方法

■ESW

■ESW　16：10サイズ（電波式ワイヤレスリモコン付電動巻上タイプ）　生産完了品

イメージサイズ		生地／クリアホワイト		図面データ	質量（kg）
インチ	W×H（mm）	型番	税抜価格	図面データ	質量（kg）
80	1723×1077	ESW-WX80W	￥410,000	PDF／DXF	13.1
85	1831×1144	ESW-WX85W	￥412,000	PDF／DXF	13.7
90	1938×1211	ESW-WX90W	￥414,000	PDF／DXF	14.3
95	2046×1279	ESW-WX95W	￥416,000	PDF／DXF	14.9
100	2154×1346	ESW-WX100W	￥418,000	PDF／DXF	15.5
105	2261×1413	ESW-WX105W	￥423,000	PDF／DXF	16.3
110	2369×1481	ESW-WX110W	￥428,000	PDF／DXF	17.1
115	2477×1548	ESW-WX115W	￥433,000	PDF／DXF	17.9
120	2584×1615	ESW-WX120W	￥440,000	PDF／DXF	18.7

≫取扱説明書

ESW取付金具 4：3は170インチまで。16：9・16：10サイズは165インチまで。（PDF／DXF）

■ESW　16：9サイズ（電波式ワイヤレスリモコン付電動巻上タイプ）　生産完了品

イメージサイズ		生地／クリアホワイト		図面データ	質量（kg）
インチ	W×H（mm）	型番	税抜価格	図面データ	質量（kg）
80	1771×996	ESW-HD80W	￥392,000	PDF／DXF	13.1
85	1881×1058	ESW-HD85W	￥393,000	PDF／DXF	13.7
90	1992×1121	ESW-HD90W	￥395,000	PDF／DXF	14.3
95	2103×1183	ESW-HD95W	￥397,000	PDF／DXF	14.9
100	2214×1245	ESW-HD100W	￥399,000	PDF／DXF	15.5
105	2324×1307	ESW-HD105W	￥405,000	PDF／DXF	16.3
110	2435×1370	ESW-HD110W	￥409,000	PDF／DXF	17.1
115	2546×1432	ESW-HD115W	￥414,000	PDF／DXF	17.9
120	2656×1494	ESW-HD120W	￥420,000	PDF／DXF	18.7

≫取扱説明書

ESW取付金具 4：3は170インチまで。16：9・16：10サイズは165インチまで。（PDF／DXF）

■ESW　4：3サイズ（電波式ワイヤレスリモコン付電動巻上タイプ）　生産完了品

イメージサイズ		生地／クリアホワイト		図面データ	質量（kg）
インチ	W×H（mm）	型番	税抜価格	図面データ	質量（kg）
80	1626×1219	ESW-80W	￥349,000	PDF／DXF	10.6
85	1727×1295	ESW-85W	￥350,000	PDF／DXF	11.1
90	1829×1372	ESW-90W	￥352,000	PDF／DXF	11.6
95	1930×1448	ESW-95W	￥354,000	PDF／DXF	12.1
100	2032×1524	ESW-100W	￥356,000	PDF／DXF	12.6
105	2134×1600	ESW-105W	￥361,000	PDF／DXF	13.4
110	2235×1676	ESW-110W	￥366,000	PDF／DXF	13.9
115	2337×1753	ESW-115W	￥371,000	PDF／DXF	14.2
120	2438×1829	ESW-120W	￥375,000	PDF／DXF	15.7

≫取扱説明書

ESW取付金具 4：3は170インチまで。16：9・16：10サイズは165インチまで。（PDF／DXF）

PageTop▲
